Design and Simulation of IMS (Insulated Metal Substrate)
Description
[IT]
DJOSER Thermal Simulator è in simulatore termico user friendly utilizzabile come PlugIn per la piattaforma MATLAB. Esso utilizza tecniche di simulazione termica di tipo analitico basate sulla risoluzione esplicita delle equazioni di conduzione del calore. Il problema termico per uno strato generico prevede la conoscenza della temperatura della superficie inferiore e del flusso termico della superficie superiore al fine di calcolare temperatura superiore e flusso termico inferiore. Per conoscere la temperatura di un punto della superficie bisogna calcolare gli integrali della temperatura inferiore e del flusso superiore moltiplicati per una doppia serie di funzioni di Green. La risoluzione passa attraverso la sostituzione dei integrali con le sommatorie suddividendo la superficie di integrazione in un reticolo uniforme di celle rettangolari.
La risoluzione è valida sotto l'ipotesi di uniformità e conformità dello strato considerato.

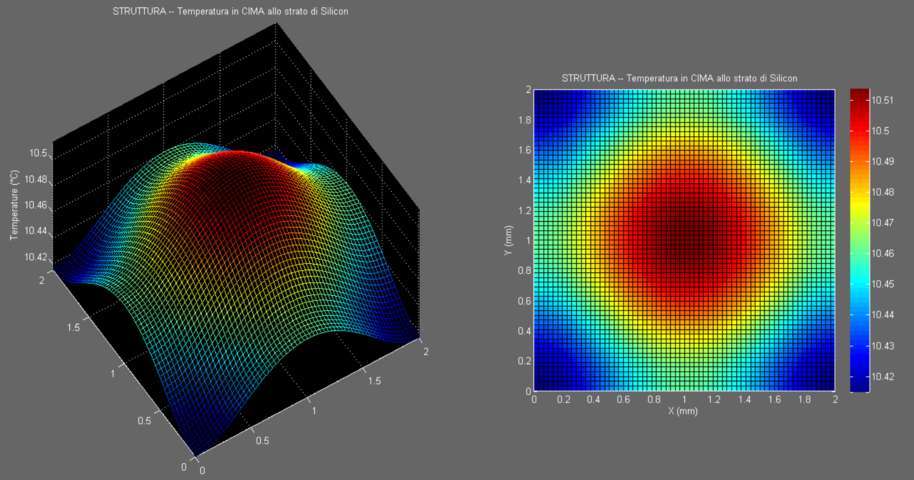

Nel caso specifico si procede alla progettazione e alla simulazione di un substrato IMS (Alluminio-Isolante-Rame-Silicio) con una dissipazione termica di 1W posta sulla superficie superiore dello strato di Silicio.
Programs Used:
- MATLAB R2014a;
- DJOSER Thermal Simulator;
Allegato | Dimensione |
---|---|
![]() | 2.12 MB |
